KM 06-05
Tørr magnetoverføringsstruktur sikrer en ren og klar visning av telleren.
Beskrivelse
1. Søknad
Måling, memorering og visning av volumet av kaldt (varmt) vann som passerer gjennom rørledningen.
2. Funksjon
● Les direkte ordhjulsdata, og oppnår i utgangspunktet "null" feilkopi.
● Lavt strømforbruk, strømforsyning bare når du leser.
● Elektronisk enhet forseglet fullstendig i telleren, ingen erosjon fra ytre vann.
● Avansert datakoding og verifisering, høy kommunikasjons pålitelighet.
● Bruke bussmodus, enkel installasjon, mindre vedlikehold, kostnadsbesparelse.
● Møt EMC, ESD, EMI og andre EMC -designkrav.
● Bruk feildiagnose og avslutningsteknologi for å sikre hele nettverkets sikkerhet.
● Nettverk med øvre datasystem, kan fjern automatisk måleravlesning og manuell sentralisert måleravlesning.
3. Hovedtekniske data
Vannmåler Temperaturkvalitet: T30, T50, T70, T90
Trykkgrad: MAP10/MAP16
Trykktapskvalitet: △ P63
Oppstrøms forstyrrelsesgrad: U10
Nedstrøms forstyrrelsesgrad: D5
• Installer miljø: B
• Elektromagnetisk miljø: E1
• Maks tillatt toleranse
en. Q1≤ q ≤ Q3: ± 5%
b. Q2≤ Q ≤ Q4: ± 2% (Varmtvannsmåler ± 3%)
4. Hodetapskurve

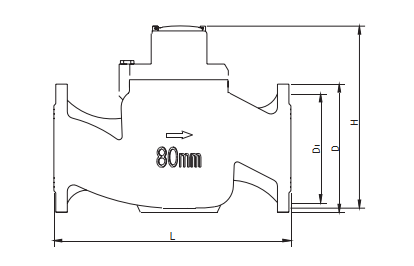

5. Installasjonsdimensjon
| Diameter mm | L | D | D1 | H | Tilkoblingsflens | Vekt |
| mm | Dxn | kg | ||||
| 40 | 245 |
|
| 220 |
| 7 |
| 50 | 280 | 165 | 125 | 228 | 4xφ19 | 15 |
| 65 | 300 | 185 | 145 | 238 | 4xφ19 | 16.8 |
| 80 | 370 | 200 | 160 | 290 | 4xφ19 | 29 |
| 100 | 370 | 220 | 180 | 306 | 8xφ19 | 31 |
| 150 | 500 | 285 | 240 | 445 | 8xφ23 | 78 |
| 200 | 500 | 340 | 295 | 564 | 8xφ23 | 120 |
| Datacomms | Statisk strøm | Rapportere | Driftsfrekvens | Overført kraft | Motta følsomhet |
| Lora | 20μa | Hall, Reed Switch | 470-510MHz | ≤20dbm | -136 1DBM |
| NB-LOT | 10μa | Hall, Reed Switch | B1, B2, B5, B8, NB-LOT | ≤23dbm | -131 1DBM |
