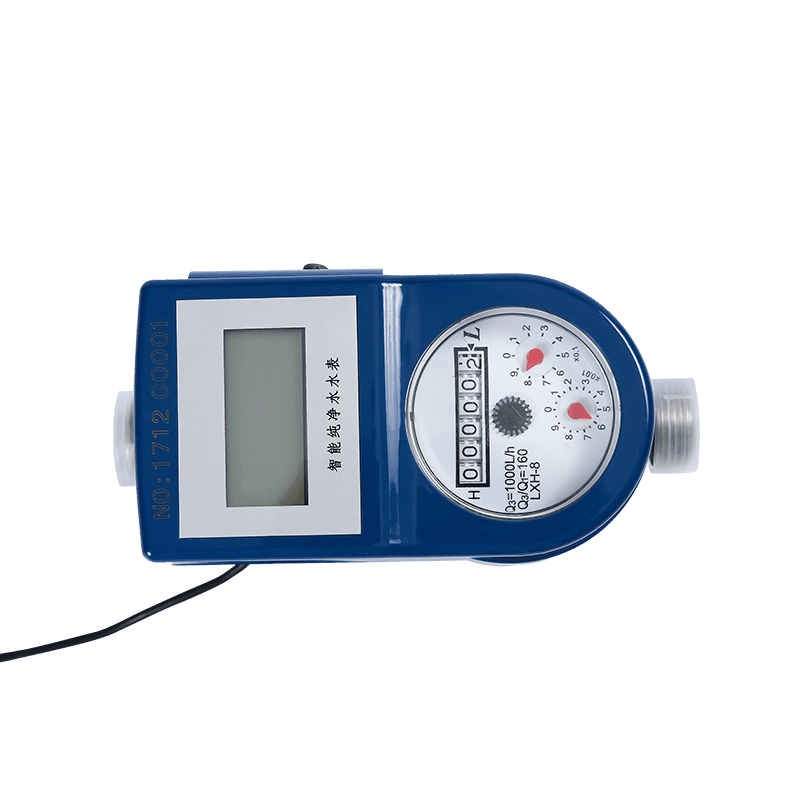

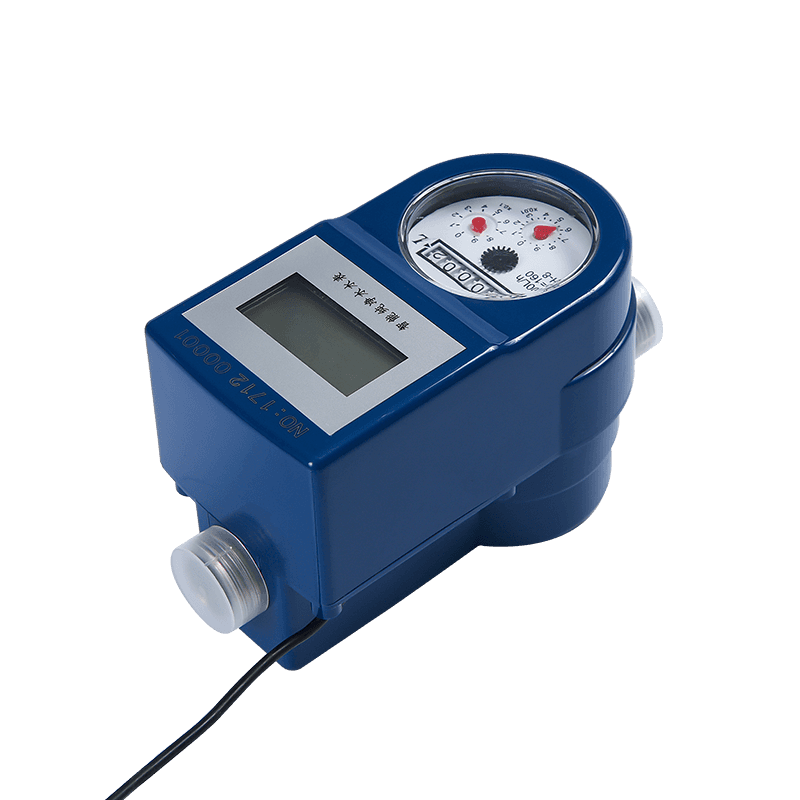

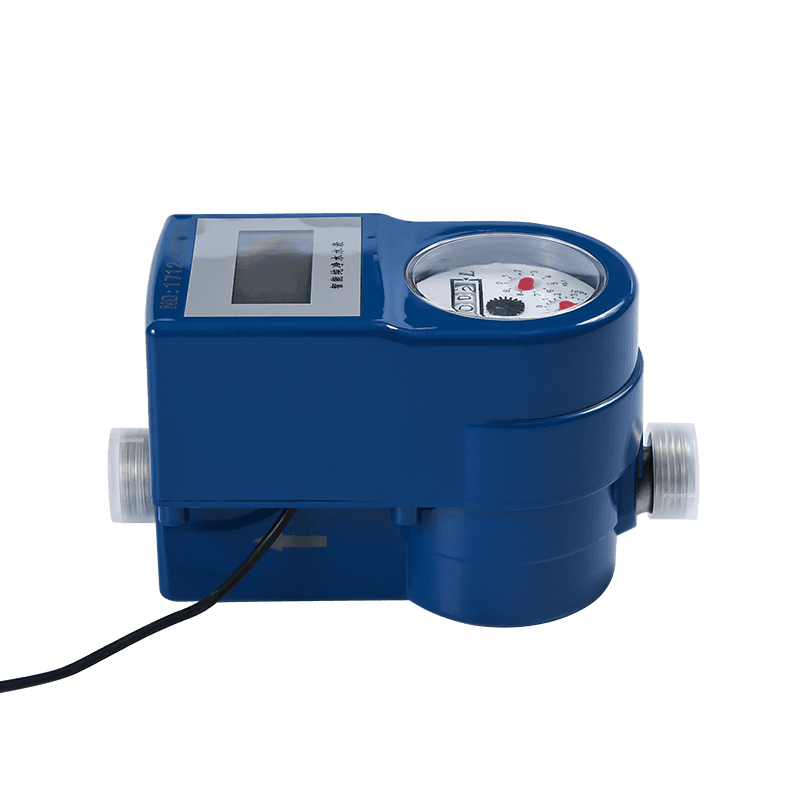

KM04-07
Brukes til husholdnings- eller boligenheter for å måle, huske og vise forbruket av å drikke kaldt vann som strømmer gjennom rørledningen. Ved å bruke den fotoelektriske direkte lesemodulen for å realisere elektronisk prøvetaking og laste opp dataene til grunnmåleren tellende enhet, kan målingsdataene til vannmåleren leses nøyaktig i sanntid, og målingsdataene kan sendes til forskjellige intelligente måleresystemer gjennom kablet overføring.
Beskrivelse
1. Funksjoner
2. Elektronisk teknikk
| Arbeidsspenning | Arbeidstemperatur | Arbeider strøm | produksjon |
| DC9-15V (RS-485)/DC24-36V (M-BUS) | -10 ~ 45 ℃ | ≤9ma | RS-485, M-Bus |
3. Hodetapskurve
4. Nøyaktighetsfeilkurve

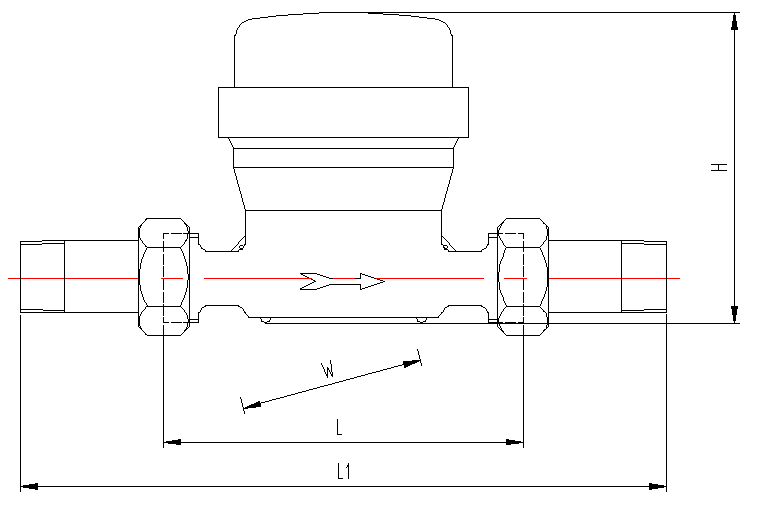

5. Installasjonsdimensjon
| Punkt nr | LXHS-8 | |
| L1 | mm | 205 |
| L | mm | 110 |
| H | mm | 92 |
| W | mm | 75 |
| Tilkoblingstråd | D (mm) | G3/4 " |
| d (mm) | R1/2 | |
| Vekt | med fagforeninger | 0,8 kg |
| kg | ||
| uten fagforeninger | ||
| kg | ||
6. Hoved teknisk parameter
| Modellnummer | LXHS-8 | ||
| Nominell diameter (DN) [mm] | 8 | ||
| Forholdet Q3/Q1 | R160 | R200 | |
| Overbelastningsstrømningshastighet (Q4) [M³/H] | 1.25 | 1.25 | |
| Permanent strømningshastighet (Q3) [M³/H] | 1 | 1 | |
| Overgangsstrømningshastighet (Q2) [M³/H] | 0.01 | 0.008 | |
| Minimum strømningshastighet (Q1) [m³/h] | 0.00625 | 0.005 | |
| Nøyaktighetsklasse | 2 | ||
| Maksimal tillatt feil for | ± 5% | ||
| Nedre strømningshastighetssone (MPEι) | |||
| Maksimal tillatt feil for | ± 2% for vann som har en temperatur ≤30 ℃ | ||
| Den øvre strømningshastighetssonen (MPEμ) | ± 3% for vann som har en temperatur > 30 ℃ | ||
| Temperaturklasse | T30, T50 | ||
| Vanntrykksklasser | Kart 16 | ||
| Trykk-tapsklasser | △ P63 | ||
| Indikerer rekkevidde [m³] | 99 999 | ||
| Oppløsning av | 0.00005 | ||
| Indikerer enhet [m³] | |||
| Flytprofilfølsomhetsklasser | U10, D5 | ||
| Orienteringsbegrensning | Horisontal | ||
