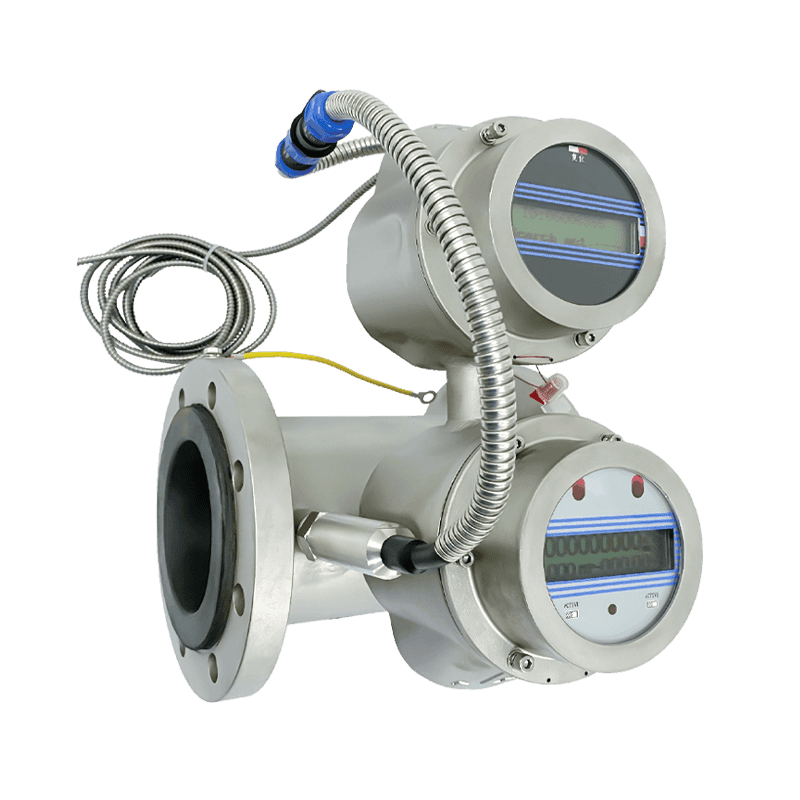

KM08-03
Beskrivelse
1. Produktfunksjoner:
2. Tekniske data:
Vanntrykk | 0,6MPA-1.6MPa |
Q3/Q1 | 400/500/1000 |
Dn (mm) | DN40-DN500 |
Målingsnøyaktighet | 1 2 |
Målingsområde | 0,001 ~ 10m/s |
Omgivelsestemperatur | -40 ~ 60 ℃ |
Batteri | 3.6V litium eller 12VDC 3.6V litium |
Konstruksjon | Frittstående/delt |
Fôrmateriale | HR -gummi F4: PTFE |
Flens og kroppsmateriale | Rustfritt /karbonstål |
Kommunikasjonsgrensesnitt | RS485, GSM, GPRS, NB-IOT, CAT. 1 |
Flytprofilfølsomhetsklasser | U0d0 |
Kabellengde | 5 meter |
Trykk på tap | <= 10 kPa |
Vanntemperatur | T30-T50 |
Måleperiode | 1 sekund/gang ~ 15 sekunder/tid justerbar |
Målefrekvens | 5 ganger/1 sekund |
Måle retning | Positiv og negativ toveismåling |
Inngangsfunksjon | Trykk, temperatur |
0perasjonsmodus | Bluetooth, trådløs drift (infrarød håndoperatør) |
Vanntett | IP68 |
Bruk: For ledende væske | Konduktivitet> 20 |

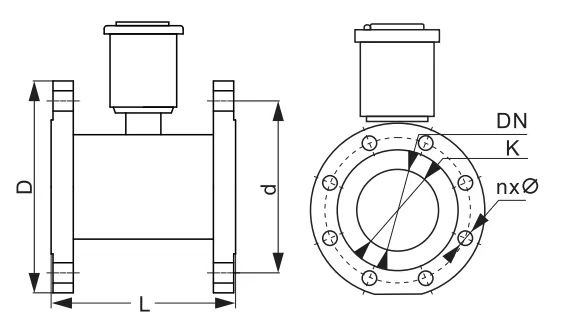

3. Installasjonsdimensjon
Dn (mm) | MPa | Måling (MM) | ||||
L | D | K | Diameterskrue (mm) | Antall for skrue | ||
40 | 1.6/1.0 | 200 | 145 | 110 | M16 | 4 |
50 | 1.6/1.0 | 200 | 165 | 125 | M16 | 4 |
80 | 1.6/1.0 | 200/235 | 200 | 160 | M16 | 8 |
100 | 1.6/1.0 | 250 | 215 | 180 | M16 | 8 |
150 | 1.6/1.0 | 300 | 280 | 240 | M20 | 8 |
200 | 1.6/1.0 | 350 | 335 | 295 | M20 | 12 |
250 | 1.6/1.0 | 400 | 390 | 350 | M20 | 12 |
300 | 1.6/1.0 | 500 | 440 | 400 | M20 | 16 |
350 | 1.6/1.0 | 500 | 500 | 460 | M20 | 16 |
400 | 1.6/1.0 | 600 | 565 | 510 | M22 | 20 |
450 | 1.6/1.0 | 600 | 615 | 560 | M22 | 20 |
500 | 1.6/1.0 | 600 | 670 | 620 | M22 | 20 |
4.Main Technical Data (Standard: GB/T778-2018)
R = 500 klasse1 | R = 1000 klasse2 | ||||
DN (CM) | Q3 (M3/H) | Q2 (M3/H) | Q1 (M3/H) | Q2 (M3/H) | Q1 (M3/H) |
40 | 25 | 0.08 | 0.05 | 0.04 | 0.025 |
50 | 40 | 0.128 | 0.08 | 0.064 | 0.04 |
65 | 63 | 0.2 | 0.125 | 0.101 | 0.063 |
80 | 100 | 0.32 | 0.2 | 0.16 | 0.1 |
100 | 160 | 0.512 | 0.32 | 0.256 | 0.16 |
125 | 250 | 0.8 | 0.5 | 0.4 | 0.25 |
150 | 400 | 1.28 | 0.8 | 0.64 | 0.4 |
200 | 630 | 2.015 | 1.26 | 1.008 | 0.63 |
250 | 1000 | 3.2 | 2 | 1.6 | 1 |
300 | 1600 | 5.12 | 3.2 | 2.56 | 1.6 |
