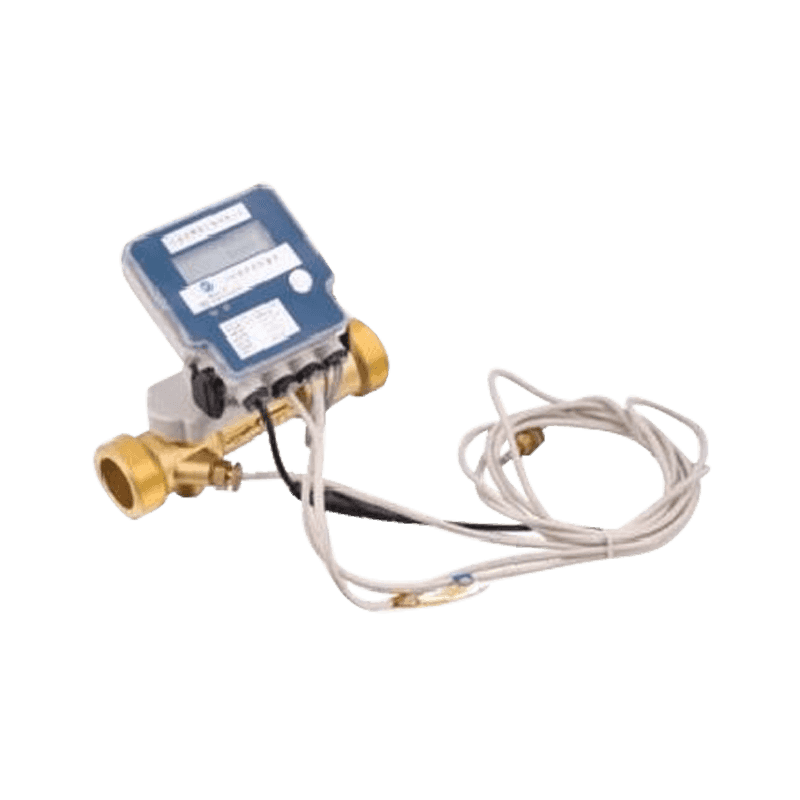

KM10-01
Ultrasonic ekstern vannmåler er en kombinert strømningssensor med en mikroprosessor, og vedtar avansert ultralydmålingsteknologi for måling av vannforbruk. Trinnlading, unormal alarm, batteri enkelt å erstatte, automatisk måleravlesning, nøyaktig fakturering, vanndataanalyse og prosessering, lekkasjeanalyse.
Beskrivelse
1. Funksjoner
2. Arbeidstilstand
Vanntemperatur≤50 ℃ for kaldt vann; Varmt vannmåler ≤90 ℃.
Vanntrykk ≤1MPA (PN: 1,6MPA/16BAR)
3. Elektronisk parameter
| Temperatursensorparringsfeil | Lav strømbeskyttelse | Arbeidstemperatur | Statisk strøm | Nominell driftsspenning | Driftsspenning |
| <0,05 ℃ | <2.5V | 0,1 ~ 55 ℃ | <8ua | 3.6V | 2.5V-3.6V |
4. Hodetapskurve
5. Nøyaktighetsfeilkurve
6. Installasjonsdimensjon
| Punkt nr | 20 | 25 | 32 | |
| L1 | mm | 130 | 160 | 180 |
| L | mm | 230 | 270 | 295 |
| H | mm | 100 | 105 | 110 |
| W | mm | 100 | 100 | 100 |
| Tilkoblingstråd | mm | G1 | G1-1/4 | G1-1/2 |
| Vekt | kg | 0.7 | 0.9 | 1.2 |
7. Hoved tekniske data
| Nominell diameter ( Dn ) | 8mm | 15mm | 20mm | 25mm | |
| Q4M³/H. | 1.25 | 3.125 | 5 | 7.875 | |
| Q3 m³/h | 1 | 2.5 | 4 | 6.3 | |
| Q2M³/H. | R80 | / | 50 | 80 | 126 |
| R100 | / | 40 | 64 | 100.8 | |
| R160 | 10 | 25 | 40 | 63 | |
| Q1M³/H. | R80 | / | 31.25 | 50 | 78.75 |
| R100 | / | 25 | 40 | 63 | |
| R160 | 6.25 | 15.625 | 25 | 39.375 | |
| Oppløsning av de indikerer enhet [m³] | 0.00001 | ||||
| Indikerer rekkevidde [m³] | 99999.9999 | ||||
| Nominell Diameter ( Dn ) | Q3/Q1 | Q4 m³/h | Q3 m³/h | Q2 m³/h | Q1 m³/h | Oppløsning av den indikerer enheten [m³] | Indikerer rekkevidde [m³] |
| 32 mm | R80 | 12.5 | 10 | 200 | 125 | 0.00001 | 99999.99 |
| R100 | 160 | 100 | |||||
| R160 | 100 | 62.5 | |||||
| 40 mm | R80 | 20 | 16 | 320 | 200 | ||
| R100 | 256 | 160 | |||||
| R160 | 160 | 100 | |||||
| 50 mm | R80 | 31.25 | 25 | 500 | 312.5 | ||
| R160 | 250 | 156.25 | |||||
| R200 | 200 | 125 | |||||
| 65 mm | R80 | 50 | 40 | 800 | 500 | ||
| R160 | 400 | 250 | |||||
| R200 | 320 | 200 | |||||
| 80 mm | R80 | 78.75 | 63 | 1250 | 787.5 | ||
| R160 | 625 | 393.75 | |||||
| R200 | 504 | 315 | |||||
| 100 mm | R80 | 125 | 100 | 2000 | 1250 | ||
| R160 | 1000 | 625 | |||||
| R200 | 800 | 500 | |||||
| 125 mm | R80 | 200 | 160 | 3200 | 2000 | ||
| R160 | 1600 | 1000 | |||||
| R200 | 1280 | 800 | |||||
| 150 mm | R80 | 312.5 | 250 | 5000 | 3125 | ||
| R160 | 2500 | 1562.5 | |||||
| R200 | 2000 | 1250 | |||||
| 200 mm | R80 | 500 | 400 | 8000 | 5000 | ||
| R160 | 4000 | 2500 | |||||
| R200 | 3000 | 2000 | |||||
| 250 mm | R80 | 787.5 | 630 | 12600 | 7875 | ||
| R160 | 5300 | 3937.5 | |||||
| R200 | 5040 | 3150 | |||||
| 300 mm | R80 | 1250 | 1000 | 20000 | 12500 | ||
| R160 | 10000 | 6250 | |||||
| R200 | 8000 | 5000 |
