Trådløs ekstern våt type semi-væske forseglet vannmåler med kuleventil

KM01-05

Trådløs ekstern våt type semi-væske forseglet vannmåler med kuleventil

Denne serien med produkter er trådløse eksterne vannmålere som skiller den mekaniske delen fra intelligent modul fullstendig, og laster opp vannforbruket gjennom NB \ Lora Internett. Terminalen samler inn vannmålerinformasjon, sender dataene til den nærliggende basestasjonen gjennom den innebygde NB-modulen, skyver dataene direkte til IoT-plattformen gjennom NB-IoT-kommunikasjonsnettverket, og til slutt skyver IoT-plattformen dataene til Smart Water Application Platform.

Kontakt oss

PREV: Trådløs fjernt tørr type vannmåler med forseglet ventil NEXT:Vertikal trådløs fjernvannsmåler med kuleventil

Beskrivelse

1. Funksjoner

● Multi-jet vinghjul.
● Register for våt type, høy følsomhet, glyserinforseglet skive sikrer langsiktig klar lesing.
● Splitt type, separat tetningsstruktur, enkel å erstatte og vedlikeholde, fuktsikre, IP68.
● Utskiftbart batterikammerdesign.
● Vedta stabil NB \ LORA Internet Signal Transmission Technology.
● Samle vannforbruk i henhold til 1L, 10L, 100L.
● Materiale: jern, plast, messing, rustfritt.
● Forutsatt med blyforsegling og støvsikker deksel.
● Klima og EMC klasse B \ O, E1.

2. Elektronisk parameter

Datacomms	Statisk strøm	Rapportere	Driftsfrekvens	Overført kraft	Motta følsomhet
Lora	20μa	Hall \ Reed Switch	470-510MHz	≤20dbm	-136 1DBM
NB-LOT	10μa	Hall \ Reed Switch	B1, B2, B5, B8, NB-LOT	≤23dbm	-131 1DBM

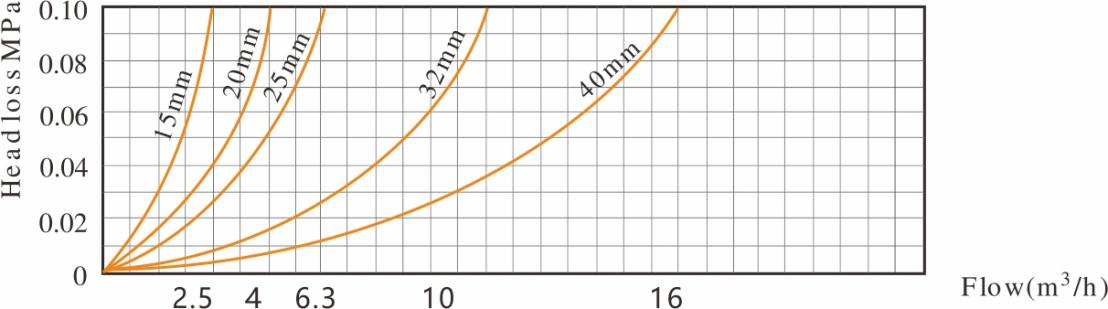

3. Hodetapskurve

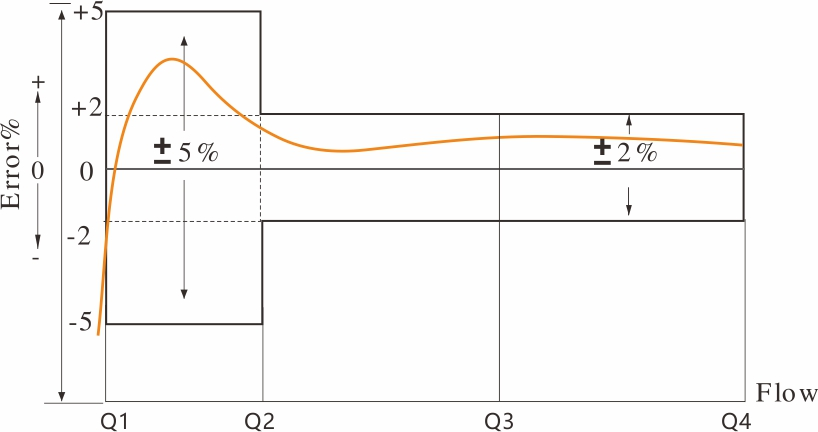

4. Nøyaktighetsfeilkurve

5. Installasjonsdimensjon

Punkt nr		LXSGW-15	LXSGW-20	LXSGW-25
L1	mm	260	300	345
L	mm	165	193	225
H	mm	120	120	120
W	mm	102	102	102
Forbindelse Tråd	D (mm)	G3/4 "	G1 "	G1 1/4 "
Forbindelse Tråd	d (mm)	R1/2	R3/4	R1
Vekt	med fagforeninger (kg)
Vekt	Uten fagforeninger (kg)	1.4	1.6	1.8

6. Hoved teknisk parameter

Modellnummer	LXSGW-15			LXSGW-20			LXSGW-25
Nominell diameter (DN) [mm]	15			20			25			32			40
Forholdet Q3/Q1	R80	R100	R160	R80	R100	R160	R80	R100	R160	R80	R100	R160	R80	R100	R160
Overbelastningsstrømningshastighet (Q4) [M³/H]	3.125	3.125	3.125	5	5	5	7.875	7.875	7.875	12.5	12.5	12.5	20	20	20
Permanent strømningshastighet (Q3) [M³/H]	2.5	2.5	2.5	4	4	4	6.3	6.3	6.3	10	10	10	16	16	16
Overgangsstrømningshastighet (Q2) [M³/H]	0.05	0.04	0.025	0.08	0.064	0.04	0.126	0.1	0.063	0.2	0.16	0.1	0.32	0.256	0.16
Minimum strømningshastighet (Q1) [m³/h]	0.032	0.025	0.015	0.05	0.04	0.025	0.08	0.063	0.039375	0.125	0.1	0.0625	0.2	0.16	0.1
Nøyaktighetsklasse	2
Maksimal tillatt feil for lavere strømningshastighetssone (MPEι)	± 5%
Maksimal tillatt feil for den øvre strømningshastighetssonen (MPEμ)	± 2% for vann som har en temperatur ≤30 ℃ ± 3% for vann som har en temperatur ＞ 30 ℃
Temperaturklasse	T30, T50
Vanntrykksklasser	Kart 16
Trykk-tapsklasser	△ P63
Indikerer rekkevidde [m³]	99 999
Oppløsning av den indikerer enheten [m³]	0.00005
Flytprofilfølsomhetsklasser	U10 D5
Orienteringsbegrensning	Horisontal
