KM06-02
WPH horisontal Woltman vannmåler, tørrdial magnetisk transmisjonsstruktur, Cleary Display, lite trykktap, bredt mål, anti-PRY beskyttelsesdekke.
Beskrivelse
1. Funksjon
● Stor strømningskapasitet og lite trykk taper.
● Antiforurensning, innebygd sil i rustfritt stål kan spare installasjonskostnadene. Målemekanismen kan være flyttbar fra kroppen for å sjekke vedlikehold og utskifting.
● Utvalgte materialer av høy kvalitet for jevn og pålitelige egenskaper.
● Vakuumforseglet register sikrer at skiven holdes fra tåke og fortsetter å lese klart i langsiktig tjeneste.
2. Hovedtekniske data
Vannmåler Temperaturkvalitet: T30, T50, T70, T90
Trykkgrad: MAP10
Trykktapskvalitet: △ P63
Oppstrøms forstyrrelsesgrad: U10
Nedstrøms forstyrrelsesgrad: D5

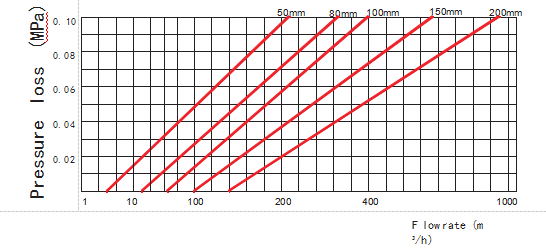

3. Hodetapskurve
4. Installasjonsdimensjon
| Diameter mm | L | D | D1 | H | Tilkoblingsflens |
| mm | Dxn | ||||
| 40 | 200 | 150 |
| 206 | 4xφ19 |
| 50 | 200 | 165 | 125 | 210 | 4xφ19 |
| 65 | 200 | 185 | 145 | 218 | 4xφ19 |
| 80 | 225 | 200 | 160 | 280 | 4/8xφ19 |
| 100 | 250 | 220 | 180 | 290 | 8xφ19 |
| 125 | 250 | 250 |
| 310 | 8xφ19 |
| 150 | 300 | 285 | 240 | 320 | 8xφ23 |
| 200 | 350 | 340 | 295 | 364 | 8/12xφ23 |
5. Flyt tilstand
| Dn (mm) | Flow Range | Maksimal strømning Q4 | Common Flow Q3 | Grensestrømning Q2 | Minimum flyt Q1 | Minimum lesing | Maksimal lesing |
| Q3/Q1 | m²/h | m 3 | |||||
| 40 | 80 | 50 | 40 | 0.8 | 0.5 | 0.001 | 999.999 |
| 50 | 80 | 50 | 40 | 0.8 | 0.5 | 0.001 | 999.999 |
| 65 | 80 | 78.75 | 63 | 1.4 | 0.79 | 0.001 | 999.999 |
| 80 | 80 | 125 | 100 | 2.0 | 1.25 | 0.001 | 999.999 |
| 100 | 80 | 200 | 160 | 3.2 | 2.0 | 0.001 | 999.999 |
| 150 | 80 | 500 | 400 | 8.0 | 5.0 | 0.001 | 9.999.999 |
| 200 | 80 | 800 | 630 | 12.6 | 7.88 | 0.001 | 9.999.999 |
| 250 | 80 | 1260 | 1008 | 20.16 | 12.6 | 0.02 | 9.999.999 |
| 300 | 80 | 2000 | 1600 | 32 | 20 | 0.02 | 9.999.999 |
| 350 | 80 | 2800 | 2240 | 44.18 | 28 | 0.2 | 999.999.999 |
| 400 | 80 | 3200 | 2560 | 51.2 | 32 | 0.2 | 999.999.999 |
| 450 | 80 | 3200 | 2560 | 51.2 | 32 | 0.2 | 999.999.999 |
| 500 | 80 | 5000 | 4000 | 80 | 50 | 0.2 | 999.999.999 |
| 600 | 80 | 8000 | 6400 | 128 | 80 | 0.2 | 999.999.999 |
