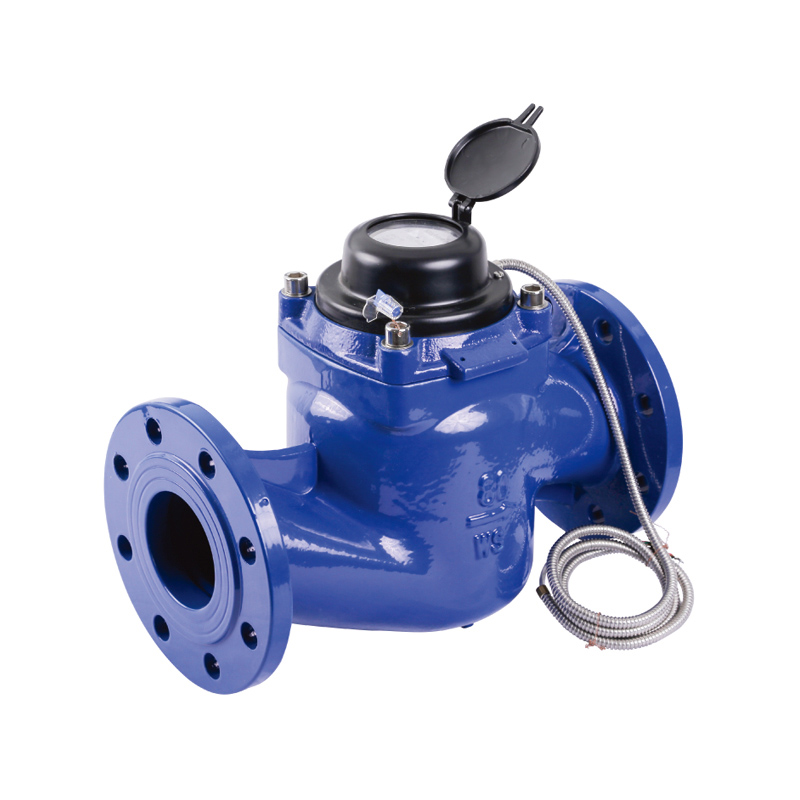

KM06-03
Register kan rotere mer enn 360 grader for lett lesing i hvilken som helst stilling; Søknad i kommersielt, institusjonelt sted.
Beskrivelse
1. Søknad
Måling, memorering og visning av volumet av kaldt (varmt) vann som passerer gjennom rørledningen.
2. Funksjon
● Stor strømningskapasitet og lite trykk taper.
● Antiforurensning, innebygd sil i rustfritt stål kan spare installasjonskostnadene. Målemekanismen kan være flyttbar fra kroppen for å sjekke vedlikehold og utskifting.
● Utvalgte materialer av høy kvalitet for jevn og pålitelige egenskaper.
● Vakuumforseglet register sikrer at skiven holdes fra tåke og fortsetter å lese klart i langsiktig tjeneste.
3. Hovedtekniske data
Vannmåler Temperaturkvalitet: T30, T50, T70, T90
Trykkgrad: MAP10
Trykktapskvalitet: △ P63
Oppstrøms forstyrrelsesgrad: U10
Nedstrøms forstyrrelsesgrad: D5
Installasjon: horisontalt
Ikke trenger ekstra filter
Ingen krav til rett rør ved innløp og utløp
4. Hodetapskurve
5. Installasjonsdimensjon
| Diameter mm | L | D | D1 | H | Tilkoblingsflens | Vekt |
| mm | Dxn | kg | ||||
| 40 | 245 |
|
| 220 |
| 7 |
| 50 | 280 | 165 | 125 | 228 | 4xφ19 | 15 |
| 65 | 300 | 185 | 145 | 238 | 4xφ19 | 16.8 |
| 80 | 370 | 200 | 160 | 290 | 4xφ19 | 29 |
| 100 | 370 | 220 | 180 | 306 | 8xφ19 | 31 |
| 150 | 500 | 285 | 240 | 445 | 8xφ23 | 78 |
| 200 | 500 | 340 | 295 | 564 | 8xφ23 | 120 |
6. Tekniske data
| Busstrømforsyning | Arbeidsfritt | Kommunikasjonsgrensesnitt | Ekstern strømforsyning |
| DC6.5V-18V | ≤5ma | RS-485/MBUS | RS-485: 5-18V/MBUer: 24-36V |
7. Paramenters
| Modell nr. | Dn (mm) | Flow Range | Q4 | Q3 | Q2 | Q1 | Min. lesning | Maks. lesning | |
| Q3/Q1 | Q2/Q1 | m 3 /h | m 3 | ||||||
| WS-40 | 40 | 50 | 1.6 | 40 | 50 | 1.28 | 0.8 | 0.0005 | 999999 |
| 200 | 6.3 | 1.25 | 0.2 | 0.0005 | 999999 | ||||
| WS-50 | 50 | 50 | 1.6 | 40 | 50 | 1.28 | 0.8 | 0.0005 | 999999 |
| 200 | 6.3 | 1.25 | 0.2 | 0.0005 | 999999 | ||||
| WS-80 | 80 | 50 | 1.6 | 63 | 80 | 2 | 1.26 | 0.0005 | 999999 |
| 200 | 6.3 | 2 | 0.32 | 0.0005 | 999999 | ||||
| WS-100 | 100 | 50 | 1.6 | 100 | 125 | 3.2 | 2 | 0.0005 | 999999 |
| 200 | 6.3 | 3.12 | 0.5 | 0.0005 | 999999 | ||||
| WS-150 | 150 | 50 | 1.6 | 250 | 312 | 8 | 5 | 0.0005 | 999999 |
| 200 | 6.3 | 7.88 | 1.25 | 0.0005 | 999999 | ||||
| WS-200 | 200 | 50 | 1.6 | 400 | 500 | 12.8 | 8 | 0.0005 | 999999 |
| 200 | 6.3 | 12.5 | 2.5 | 0.0005 | 999999 | ||||
