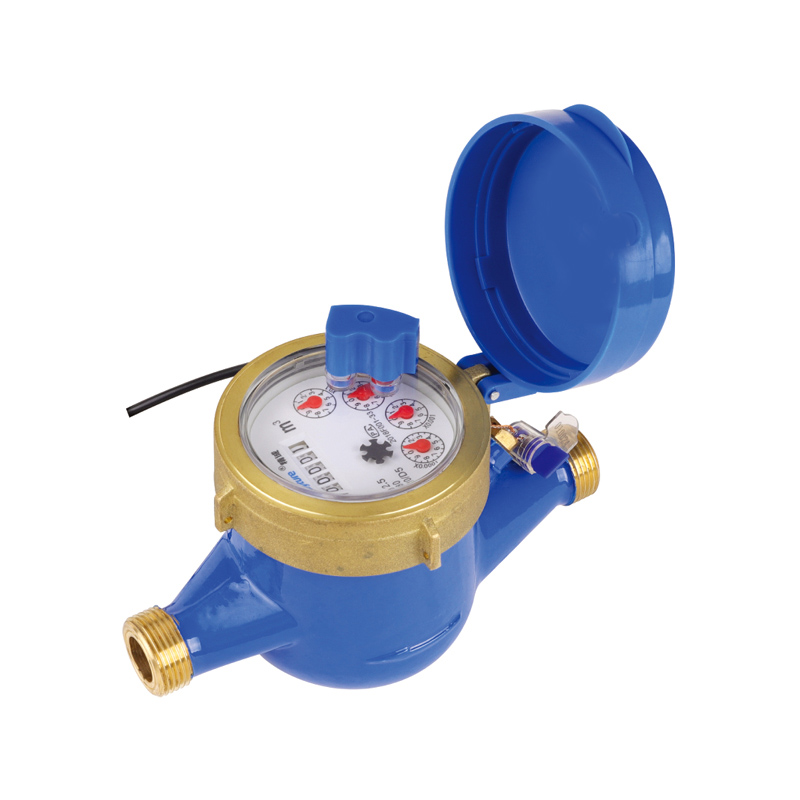

KM02-06

Tørr type kablet fjernvannsmåler (puls)

Denne serien med produkter tar i bruk pulsmodul for å lese vannforbruksdataene og laste den opp gjennom en spesiell ledning. Hele systemet består av vannmåler, samler- og styringssenter.

Kontakt oss

PREV: Vertikal tørr type kablet ekstern plastkroppsvannmåler med ventil NEXT:Enkelt jet kablet ekstern rustfritt kroppsvannmåler med digital skjerm, ikke-ventilkontroll

Beskrivelse

1. Funksjoner

● Multi-jet vinghjul, separat tetningsstruktur, lett å erstatte og vedlikeholde.
● Register av tørr type, magnetisk stasjon, anti-magnetisk interferens, anti-frysing, langsiktig klar lesing.
● Materiale: jern, plast, messing, rustfritt.
● Fuktesikker, solsikker, anti-flukt, antistatisk, anti-magnetisk, IP68.
● Vannforbruk kan leses eller registreres i sanntid.
● Klima og EMC klasse B, E1.
● Null strømforsyning bortsett fra å lese vannforbruk.
● Lett å tilsette og vedlikeholde vannmålere og samlere.

2. Elektronisk teknikk

Arbeidsspenning	Arbeidstemperatur	Arbeider strøm	Datacomms
DC9-15V (RS-485)/DC24-36V (M-BUS)	-10 ~ 45 ℃	≤9ma	RS-485, M-Bus

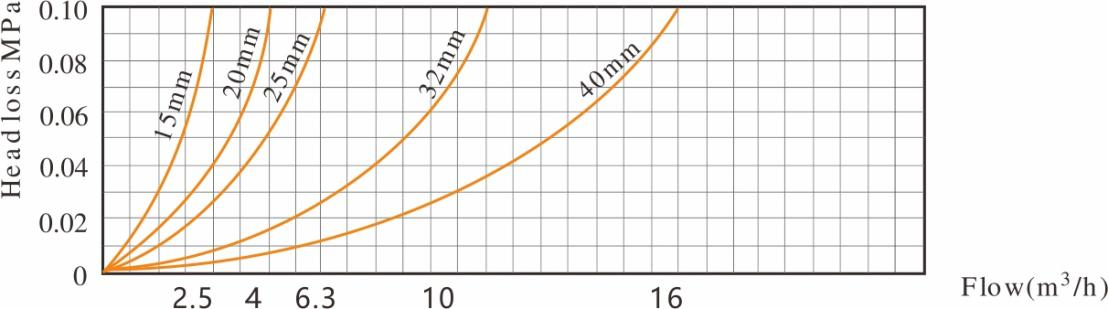

3. Hodetapskurve

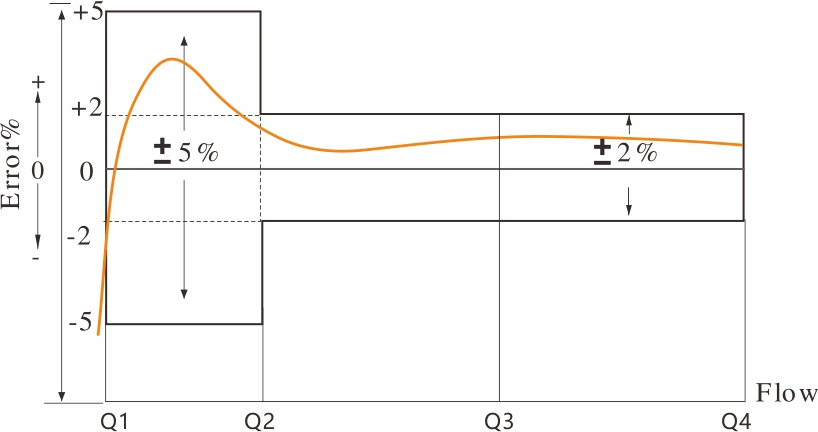

4. Nøyaktighetsfeilkurve

5. Installasjonsdimensjon

Punkt nr		LXSGY-15E	LXSGY-20E	LXSGY-25E
L1	mm	260	295	345	354	373
L	mm	165	190	225	230	245
H	mm	125	125	130	115	155
W	mm	95	95	95	110	125
Tilkoblingstråd	D (mm)	G3/4 "	G1 "	G1 1/4 "	G1 1/2 "	G2 "
Tilkoblingstråd	d (mm)	R1/2	R3/4	R1	R1 1/4	R1 1/2
Vekt	med fagforeninger (kg)	1.2	1.3	1.5
Vekt	Uten fagforeninger (kg)

6. Hoved teknisk parameter

Modellnummer	LXSGY-15E			LXSGY-20E			LXSGY-25E
Nominell diameter (DN) [mm]	15			20			25			32			40
Forholdet Q3/Q1	R80	R100	R160	R80	R100	R160	R80	R100	R160	R80	R100	R160	R80	R100	R160
Overbelastningsstrømningshastighet (Q4) [M³/H]	3.125	3.125	3.125	5	5	5	7.875	7.875	7.875	12.5	12.5	12.5	20	20	20
Permanent strømningshastighet (Q3) [M³/H]	2.5	2.5	2.5	4	4	4	6.3	6.3	6.3	10	10	10	16	16	16
Overgangsstrømningshastighet (Q2) [M³/H]	0.05	0.04	0.025	0.08	0.064	0.04	0.126	0.1	0.063	0.2	0.16	0.1	0.32	0.256	0.16
Minimum strømningshastighet (Q1) [m³/h]	0.032	0.025	0.015	0.05	0.04	0.025	0.08	0.063	0.039375	0.125	0.1	0.0625	0.2	0.16	0.1
Nøyaktighetsklasse	2
Maksimal tillatt feil for lavere strømningshastighetssone (MPEι)	± 5%
Maksimal tillatt feil for den øvre strømningshastighetssonen (MPEμ)	± 2% for vann som har en temperatur ≤30 ℃ ± 3% for vann som har en temperatur ＞ 30 ℃
Temperaturklasse	T30, T50
Vanntrykksklasser	Kart 16
Trykk-tapsklasser	△ P63
Indikerer rekkevidde [m³]	99 999
Oppløsning av den indikerer enheten [m³]	0.00005
Flytprofilfølsomhetsklasser	U10 D5
Orienteringsbegrensning	Horisontal
