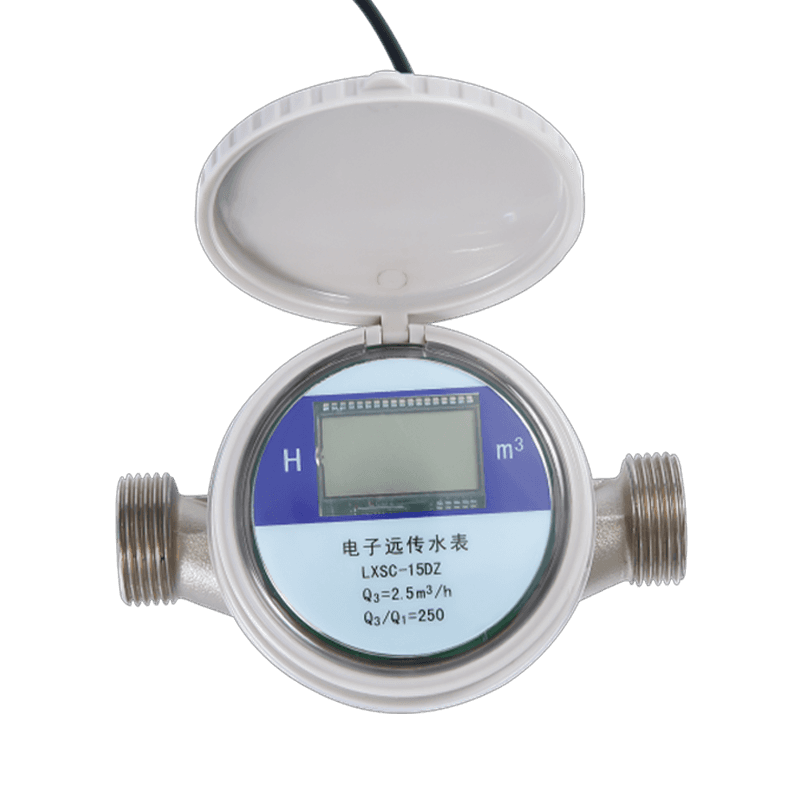

KM02-08
Denne serien med produkter tar i bruk en fotoelektrisk direkte lesemodul for å lese vannforbruksdataene og laste den opp gjennom en spesiell ledning. Hele systemet består av en vannmåler, samler og styringssenter. Den har en direkte lesefunksjon, ingen innebygd batteri, lang levetid, vanntett, antistatisk, fuktsikkert, antidust, anti-magnetisk interferens, valgfri kontrollventil og et høyt vanntett nivå.
Beskrivelse
1. Funksjoner
Enkelt-jet l digital ekstern vannmåler
Dry-type register, magnetisk stasjon
Materiale, jern, plast, messing, rustfritt
Fuktsikker, solsikker, anti-flukt, antistatisk, anti-magnetisk interferens, anti-frysing, IP68
Vannforbruk kan leses eller registreres i tide
Miljø: B, E1
Null strømforsyning bortsett fra å lese vannforbruk
Lett å tilsette og vedlikeholde vannmålere og samlere
2. Elektronisk teknikk
| Arbeidsspenning | Arbeidstemperatur | Arbeider strøm | Produksjon |
| DC9-15V (RS-485) | 0 ℃ ~ 45 ℃ | ≤9ma | RS-485 |
3. Hodetapskurve
4. Nøyaktighetsfeilkurve
5. Installasjonsdimensjon
| Punkt nr | LXSGY-15 | |
| L | mm | 110 |
| H | mm | 80 |
| W | mm | 70 |
| Tilkoblingstråd: | D (mm) | G3/4 " |
| d (mm) | R1/2 | |
| uten fagforeninger kg | 0.47 | |
6. Hoved teknisk parameter
| Modellnummer | LXSGY-15 |
| Nominell diameter (DN) [mm] | 15 |
| Forholdet Q3/Q1 | 250 |
| Overbelastningsstrømningshastighet (Q4) [M³/H] | 3.125 |
| Permanent strømningshastighet (Q3) [M³/H] | 2.5 |
| Overgangsstrømningshastighet (Q2) [M³/H] | 0.025 |
| Minimum strømningshastighet (Q1) [m³/h] | 0.015 |
| Nøyaktighetsklasse | 2 |
| Maksimal tillatt feil for lavere strømningshastighetssone (MPEι) | ± 5% |
| Maksimal tillatt feil for Den øvre strømningshastighetssonen (MPEμ) | ± 2% for vann som har en temperatur ≤30 ℃ ± 3% for vann som har en temperatur > 30 ℃ |
| Temperaturklasse | T30, T50 |
| Vanntrykksklasser: | Kart 16 |
| Trykk-tapsklasser: | △ P63 |
| Indikerer rekkevidde [ | 99 999 |
| Oppløsning av indikerer enhet [ | 0.00005 |
| Flytprofilfølsomhetsklasser | U10 D5 |
| Orienteringsbegrensning | HORISONTAL |
| Grensesnitt og kommunikasjon | M-Bus, RS485, Lorawan, Pulse |
