KM02-09

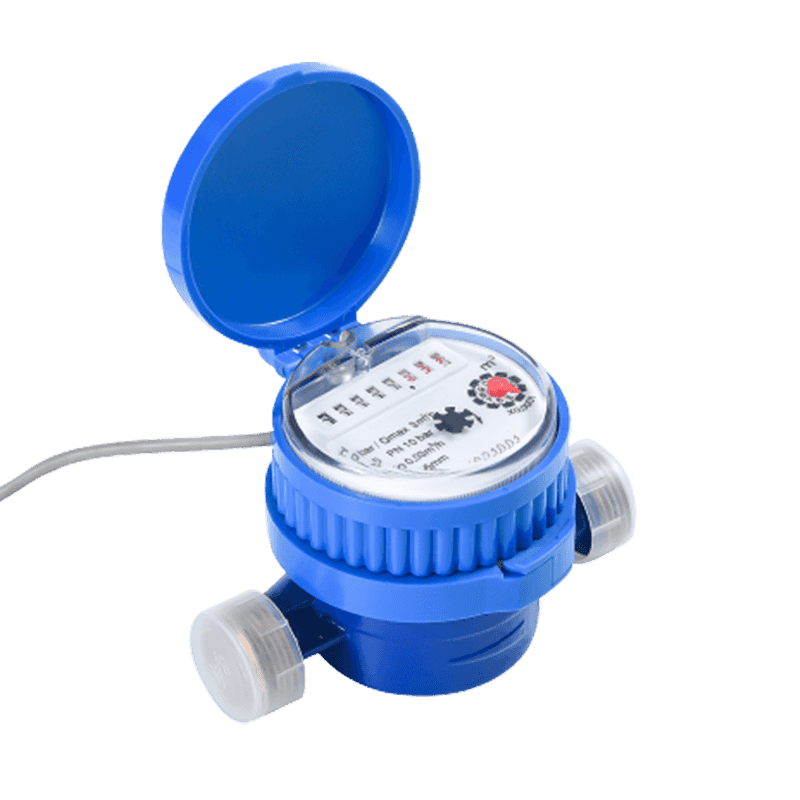

Denne serien med produkter tar i bruk en fotoelektrisk direkte lesemodul for å lese vannforbruksdataene og laste den opp gjennom en spesiell ledning. Hele systemet består av vannmåler-, samler- og styringssenteret. Direkte lesefunksjon, ingen innebygd batteri, lang levetid, vanntett, antistatisk, fuktsikkert, anti-dust, anti-magnetisk interferens, valgfri kontrollventil, høyt vanntett nivå.
Beskrivelse
1. Funksjoner
Magnetisk stasjon med supertry-register, langsiktig klar lesing.
Materiale, jern, plast, messing, rustfritt
Fuktsikker, solsikker, anti-flukt, antistatisk, anti-magnetisk interferens, anti-frysing, IP68
Vannforbruk kan leses eller registreres i tide
Miljø: B, E1
Null strømforsyning bortsett fra å lese vannforbruk
Lett å tilsette og vedlikeholde vannmålere og samlere
Ikke -returventil og sil for alternativ
Magnetisk skjold for ekstern magnetbeskyttelse.
2. Elektronisk teknikk
| Arbeidsspenning | Arbeidstemperatur | Arbeider strøm | Produksjon |
| DC9-15V (RS-485) | -10 ~ 45 ℃ | ≤9ma | RS-485 |
3. Hodetapskurve
4. Nøyaktighetsfeilkurve
5. Installasjonsdimensjon
| Punkt nr | LXSGY-15 | |
| L | mm | 110 |
| H | mm | 80 |
| W | mm | 80 |
| Tilkoblingstråd: | D (mm) | G3/4 " |
| uten fagforeninger kg | 0,47 kg | |
6. Hoved teknisk parameter
| Modellnummer | LXSGY-15 | LXSgy-20 | LXSgy-25 | LXSgy-32 | LXSgy-40 | ||||||||||
| Nominell diameter (DN) [mm] | 15 | 20 | 25 | 32 | 40 | ||||||||||
| Forholdet Q3/Q1 | R80 | R100 | R160 | R80 | R100 | R160 | R80 | R100 | R160 | R80 | R100 | R160 | R80 | R100 | R160 |
| Overbelastningsstrømningshastighet (Q4) [M³/H] | 3.125 | 3.125 | 3.125 | 5 | 5 | 5 | 7.875 | 7.875 | 7.875 | 12.5 | 12.5 | 12.5 | 20 | 20 | 20 |
| Permanent strømningshastighet (Q3) [M³/H] | 2.5 | 2.5 | 2.5 | 4 | 4 | 4 | 6.3 | 6.3 | 6.3 | 10 | 10 | 10 | 16 | 16 | 16 |
| Overgangsstrømningshastighet (Q2) [M³/H] | 0.05 | 0.04 | 0.025 | 0.08 | 0.064 | 0.04 | 0.126 | 0.1 | 0.063 | 0.2 | 0.16 | 0.1 | 0.32 | 0.256 | 0.16 |
| Nøyaktighetsklasse: | 2 | ||||||||||||||
| Maksimal tillatt feil for lavere strømningshastighetssone (MPEι) | ± 5% | ||||||||||||||
| Maksimal tillatt feil for den øvre strømningshastighetssonen (MPEμ) | ± 2% for vann som har en temperatur ≤30 ℃ ± 3% for vann som har en temperatur > 30 ℃ | ||||||||||||||
| Temperaturklasse | T30, T50 | ||||||||||||||
| Vanntrykksklasser | Kart 10 | ||||||||||||||
| Trykk-tapsklasser | △ P63 | ||||||||||||||
| Indikerer rekkevidde [m³] | 99 999 | ||||||||||||||
| Oppløsning av indikerer enhet [m³] | 0.00005 | ||||||||||||||
| Flytprofilfølsomhetsklasser | U10 D5 | ||||||||||||||
| Orienteringsbegrensning | Horisontal | ||||||||||||||
